Descrizione
Collaudata al 100% in adempimento alla norma ISO 15738.
* Tolleranza di produzione -5 +10% - Tolleranza funzionale per l’utente -5 +20%
INSTALLAZIONE
1a. FORO NECESSARIO PER INSTALLAZIONE VALVOLA RV70 = D70 +/- 0,5 mm

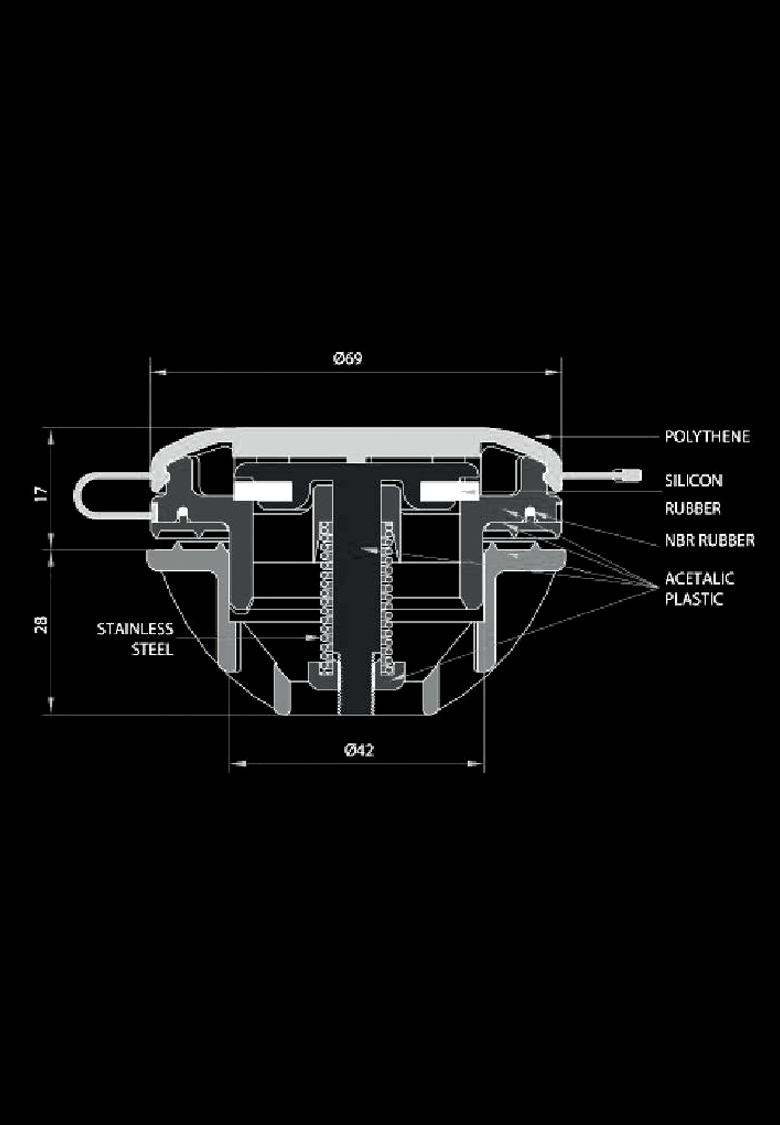

1b. FORO NECESSARIO PER INSTALLAZIONE VALVOLA RVG70 = D41 +/- 0,5 mm
2. COPPIA DI SERRAGGIO = 30 Nm
IL GRUPPO VALVOLA DEVE ESSERE SERRATO DI NUOVO DOPO ALMENO 12 ORE
3. RESPONSABILITÀ DEGLI UTENTI DI GARANTIRE CHE QUALSIASI FLUIDO UTILIZZATO DURANTE IL
L'INSTALLAZIONE O IL FUNZIONAMENTO SONO COMPATIBILI CON QUESTA VALVOLA
4. IMPOSTAZIONE PRESSIONI DISPONIBILE NELLA TABELLA ALLEGATA
| Item | Part number | Calibration | Color | Opening | Closing | ||||
| Pax 1000 | mbar | psi | Pax 1000 | mbar | psi | ||||
| VA | KA080173 | 180/150 | Rosso/Red | 18.0 | 180 | 2.6 | 15.0 | 150 | 2.2 |
| KA080174 | 200/170 | Nero/Black | 20.0 | 200 | 2.9 | 17.0 | 170 | 2.5 | |
| KA080175 | 230/200 | Grigio/Grey | 23.0 | 230 | 3.3 | 20.0 | 200 | 2.9 | |
| KA080176 | 255/225 | Verde/Green | 25.5 | 255 | 3.7 | 22.5 | 225 | 3.3 | |
| KA080177 | 280/250 | Blu/Blue | 28.0 | 280 | 4.0 | 25.0 | 250 | 3.6 | |
